BlueLEVEL
Den originale BlueLEVEL fra Wyler – en kompakt og svært nøyaktig helningsmåler for oppretting av maskiner og måling av rettlinjethet, planhet og maskingeometri.
Presisjon som tåler verkstedet
BlueLEVEL kombinerer høy nøyaktighet – 0,001 mm/m, tilsvarende 0,2 buesekunder – med robustheten som kreves i verktøymaskinbransjen.
Et komplett målesystem

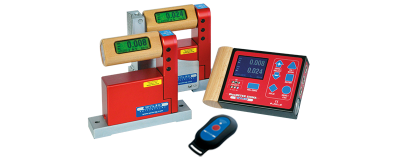

Et BlueSYSTEM består normalt av to BlueLEVEL. Til oppretting av maskiner brukes displayenheten BlueMETER SIGMA, og med programvaren wylerSPEC kobles instrumentene til en bærbar PC via wylerCONNECT.
Flere systemer i samme rom
Måleverdiene overføres via Bluetooth™. Hvert instrument har sin egen adresse, så flere uavhengige systemer kan brukes i samme rom uten å forstyrre hverandre.
Lett å lese av – fra begge sider

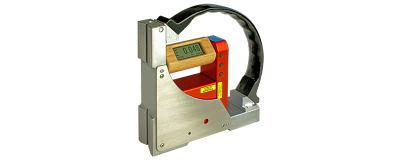

Det store LCD-displayet kan leses fra begge sider fordi håndtaket kan dreies. Med den innebygde infrarøde mottakeren kan målingen startes fra hvilket som helst instrument.
Måleoppgaver med wylerSPEC

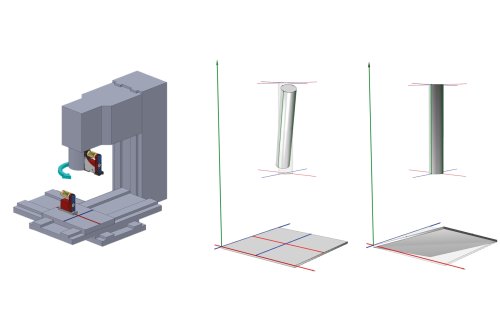

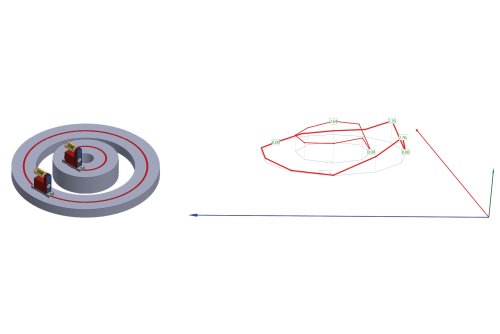

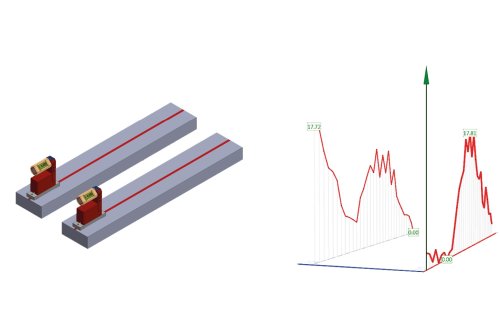

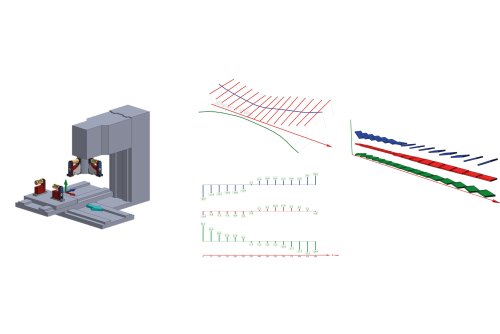

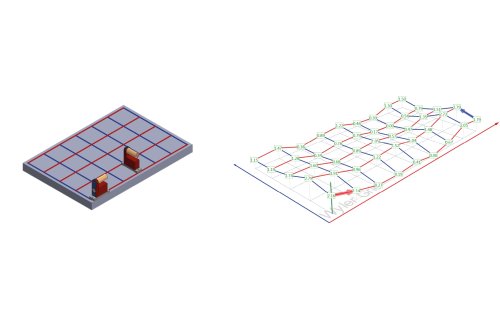

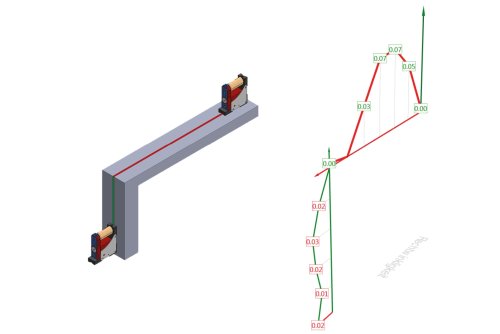

Eksempler på hva du kan måle med instrumenter fra BlueSYSTEM-familien og programvaren wylerSPEC.
Velg riktig base for måleoppgaven

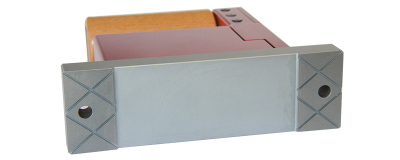

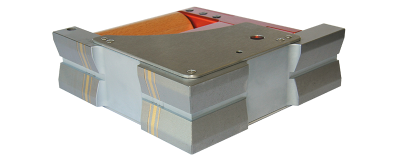

BlueLEVEL monteres på en målebase i lengde 110, 150 eller 200 mm. Hvilken base som passer best, avhenger av hva du skal måle:
- Horisontal base, prismatisk – for horisontale flater og aksler
- Horisontal base med støvspor – særlig egnet for planhetsmåling på granitt
- Vinkelbase i støpejern, flat – for horisontale og vertikale flater og måling av vinkelretthet
- Vinkelbase i støpejern, prismatisk – som over, og i tillegg for aksler
De fleste basene kan leveres med magnetinnsatser. Trenger du et komplett sett med instrumenter, display og programvare, finnes ferdig sammensatte BlueSYSTEM Bundles.
Eksempler fra Wyler

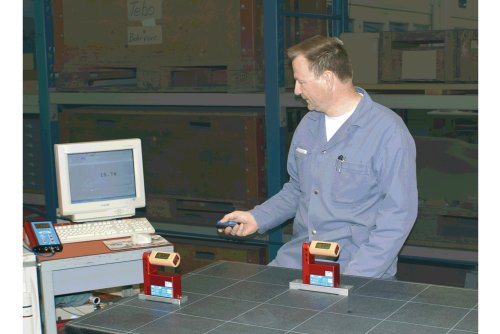

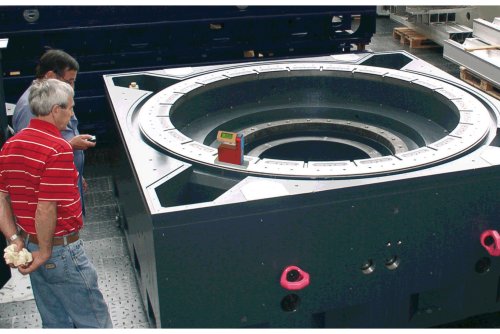

Slik brukes BlueLEVEL og wylerSPEC hos Wylers kunder. Casene åpnes som PDF hos Wyler (engelsk).
Spesifikasjoner
Tekniske data – BlueLEVEL
| Følsomhet | 0,001 mm/m (0,2 buesekunder) |
| Måleområde | ±20 mm/m |
| Feilgrense¹ | ≤ 0,5 × FS: maks. 1 % av måleverdi, min. 1 siffer > 0,5 × FS: maks. 0,01 × (2 × |måleverdi| − 0,5 × FS) |
| Temperaturfeil per °C¹ | ≤ 0,1 × FS: maks. 0,002 mm/m > 0,1 × FS: maks. 0,020 mm/m |
| Innstillingstid¹ | under 5 sekunder |
| Grensesnitt | RS232 / RS485 (asynkron, 7 databit, 2 stoppbit, ingen paritet, 9600 bps) Bluetooth®, 2,4000–2,4835 GHz, ca. 35 m ved fri sikt² |
| Strøm | 2 × 1,5 V alkaliske C-batterier eller 2 × 1,2 V NiMH · ekstern +5 V DC (USB) |
| Temperatur | drift 0 … +40 °C · lagring −30 … +70 °C¹ |
| Vekt | 1200 g inkl. batterier, uten målebase |
| CE-samsvar | oppfyller krav til emisjon og immunitet |
¹ Etter DIN 2276/2. FS = fullt utslag. ² Rekkevidde innenfor BlueLEVEL-produktlinjen.
Datablad og samsvarserklæring
Datablad med tekniske data, delenumre og basetyper, og EU-samsvarserklæring for BlueLEVEL (engelsk).
Vil du vite mer om BlueLEVEL?
Vi hjelper deg å sette sammen riktig system – instrumenter, baser, display og programvare – for dine måleoppgaver.
Ta kontakt, så hjelper vi deg videre.
