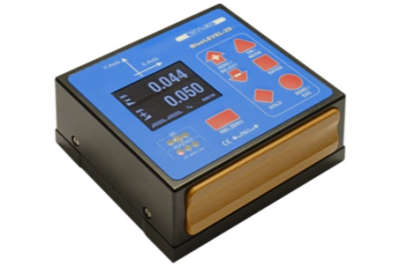

BlueLEVEL-2D
BlueLEVEL-2D fra Wyler – helningsmåler med to akser for oppretting av maskiner og måling av planhet, pitch og roll.
Oppretting i to akser samtidig
BlueLEVEL-2D er en helningsmåler med to akser – for effektiv oppretting av maskiner i to retninger samtidig.
- Følsomhet 0,001 mm/m
- Stort fargedisplay
- Trådløs via Bluetooth

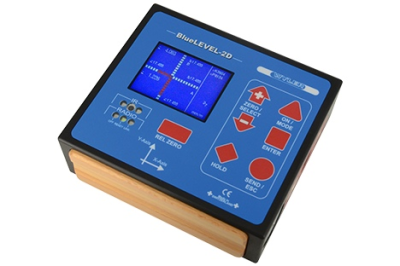

Grafisk visning av posisjonen
Displayet viser grafisk hvordan et objekt ligger i rommet – og gjør det enklere å rette opp for eksempel en maskin.
- Viser endringer i posisjon
- Velg enheter og filter
- RS232 til wylerSPEC m.fl.

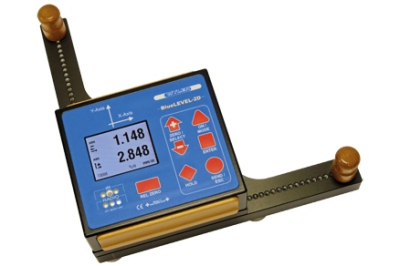

Tilpass basen til oppgaven
Standardbasen har tre innsatser i herdet stål. Andre målebaser kan leveres på forespørsel ved behov.
- Innsatser Ø 20 mm med M4
- Prismatisk base
- varioBASE-2D
Fra planhet til kraner og containere
BlueLEVEL-2D kan brukes alene eller sammen med displayenheten BlueMETER SIGMA. Med programvaren wylerSPEC måler du rettlinjethet og parallellitet på maskindeler, planhet på for eksempel en granittplate – og pitch og roll på maskiner.
- Effektiv måling av planhet og maskingeometri, som pitch og roll
- Oppretting av maskiner i to retninger samtidig
- Oppretting av referanseplater
- Oppretting og overvåking av kraner, containere, lastebiler o.l.

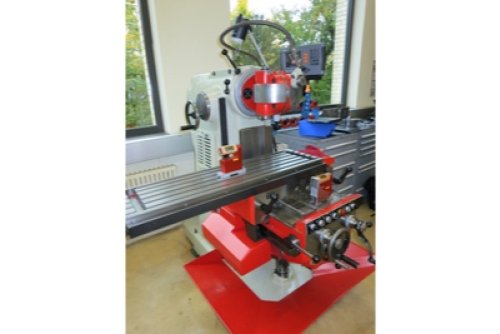

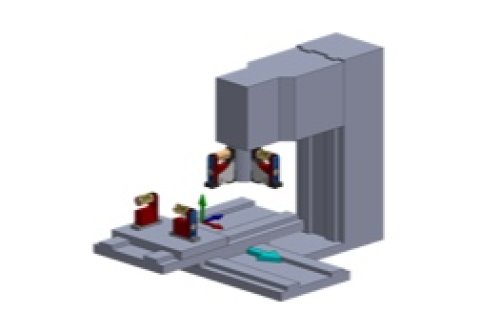

Eksempler fra Wyler
Slik brukes BlueLEVEL-2D og wylerSPEC hos Wylers kunder. Casene åpnes som PDF hos Wyler (engelsk).
Spesifikasjoner
Tekniske data – BlueLEVEL-2D
| Følsomhet | 0,001 mm/m (0,2 buesekunder) |
| Måleområde | ±20 mm/m |
| Feilgrense¹ | ≤ 0,5 × FS: maks. 1 % av måleverdi, min. 1 siffer > 0,5 × FS: maks. 0,01 × (2 × |måleverdi| − 0,5 × FS) |
| Temperaturfeil per °C¹ | ≤ 0,1 × FS: maks. 0,002 mm/m > 0,1 × FS: maks. 0,020 mm/m |
| Vridningsfeil mellom sensor X og Y | maks. 0,02 mm/m |
| Innstillingstid¹ | under 5 sekunder |
| Grensesnitt | RS232 / RS485 (asynkron, 7 databit, 2 stoppbit, ingen paritet, 9600 bps) Bluetooth®, 2,4000–2,4835 GHz, ca. 35 m ved fri sikt² |
| Strøm | 2 × 1,5 V alkaliske C-batterier eller 2 × 1,2 V NiMH · ekstern +5 V DC (USB) eller +24 V DC |
| Temperatur | drift 0 … +40 °C · lagring −30 … +70 °C |
| Vekt | 1400 g inkl. batterier, uten målebase |
| Mål (L × B × H) | 127 × 110 × 56 mm |
| CE-samsvar | oppfyller krav til emisjon og immunitet |
¹ Etter DIN 2276/2. FS = fullt utslag. ² Rekkevidde innenfor BlueLEVEL-produktlinjen.
Tilvalg
- Ekstern strømforsyning 24 V
- Kabel for tilkobling til PC
- Programvare for innsamling av måledata
- Ulike målebaser på forespørsel, f.eks. prismatisk base eller varioBASE-2D
Datablad og bruksanvisning
Datablad og bruksanvisning for BlueLEVEL-2D (engelsk).
Vil du vite mer om BlueLEVEL-2D?
Vi hjelper deg å sette sammen riktig system – instrument, baser, display og programvare – for dine måleoppgaver.
Ta kontakt, så hjelper vi deg videre.
