wylerLEVEL Frame
wylerLEVEL Frame fra Wyler – presist rammevater i BlueSYSTEM-familien for måling og oppretting av horisontale og vertikale maskindeler.
Solid ramme, høy presisjon
wylerLEVEL Frame er et svært presist rammevater i BlueSYSTEM-familien – med trådløs overføring av måleverdier.
- Følsomhet 0,001 mm/m
- Måleområde ±20 mm/m
- Stort fargedisplay

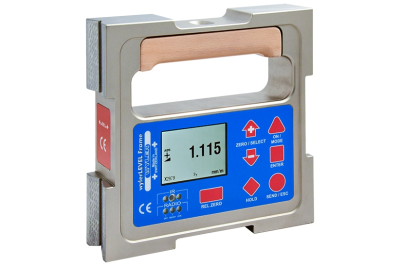

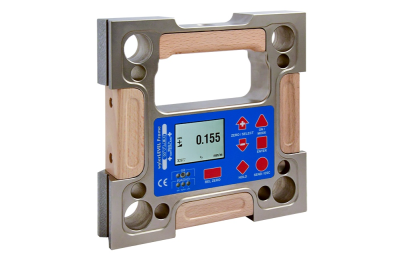

Ramme i 160 eller 200 mm
Rammen er laget i forniklet støpejern med skrapte måleflater – og leveres i lengdene 160 og 200 mm.
- Prismatiske, skrapte baser
- Høyre base presisjonsslipt
- Magnetinnsatser som tilvalg

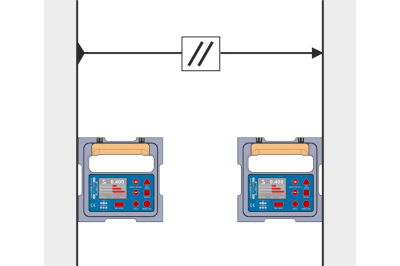

Mål to føringer mot hverandre
Den ekstra vertikale basen på høyre side gjør det enkelt å sammenligne en venstre og en høyre føring.
- Vertikale føringer
- Horisontale og vertikale deler

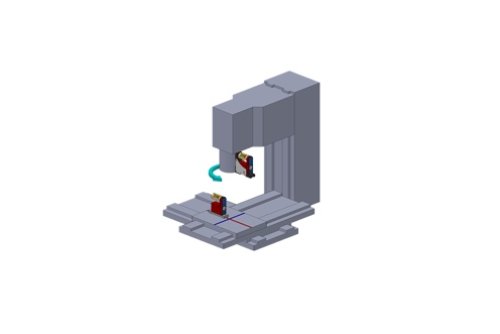

- Måling av vinkelretthet
Alene eller i et BlueSYSTEM
Med det store fargedisplayet kan wylerLEVEL Frame brukes alene til å rette opp maskiner. Sammen med programvaren wylerSPEC måler du – som med andre BlueLEVEL – rettlinjethet, planhet, parallellitet, vinkelretthet og maskingeometri.

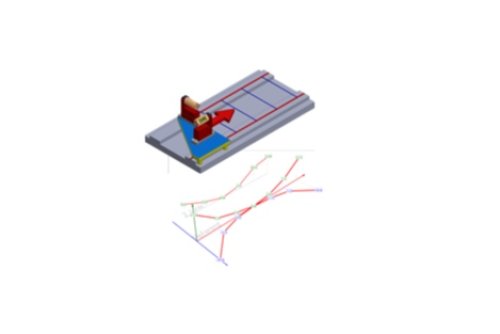

- Måling og oppretting av vertikale føringer
- Måling og oppretting av horisontale og vertikale maskindeler
- Sammenligning av horisontale og vertikale føringer
- Måling av vinkelretthet
Instrumentet kobles til et BlueSYSTEM med kabel eller trådløst via Bluetooth (tilvalg).
Eksempler fra Wyler
Slik brukes Wylers helningsmålere og wylerSPEC hos kundene. Casene åpnes som PDF hos Wyler (engelsk).
Spesifikasjoner
Tekniske data – wylerLEVEL Frame
| Følsomhet | 0,001 mm/m |
| Måleområde | ±20 mm/m |
| Grensesnitt | RS232 / RS485 (asynkron, 7 databit, 2 stoppbit, ingen paritet, 9600 bps) Bluetooth®, 2,4000–2,4835 GHz, ca. 35 m ved fri sikt¹ |
| Strøm | 2 × 1,5 V alkaliske C-batterier eller 2 × 1,2 V NiMH · ekstern +5 V DC / +24 V DC |
| Temperatur | drift 0 … +40 °C · lagring −30 … +70 °C |
| Vekt inkl. batterier | 160 mm: 3600 g · 200 mm: 4600 g |
| Mål (L × B × H) | 160 × 40 × 160 mm · 200 × 40 × 200 mm |
| CE-samsvar | oppfyller krav til emisjon og immunitet |
¹ Rekkevidde innenfor BlueLEVEL-produktlinjen.
Tilvalg
- Magnetinnsatser i venstre vertikale og nedre horisontale base
- Bluetooth for trådløs tilkobling til BlueSYSTEM
- Kalibreringssertifikat (internasjonalt anerkjent) mot tillegg
Datablad og hurtigveiledning
Datablad for de to lengdene og hurtigveiledning for wylerLEVEL Frame (engelsk).
Vil du vite mer om wylerLEVEL Frame?
Vi hjelper deg å velge riktig lengde og tilbehør – og setter sammen systemet med programvare.
Ta kontakt, så hjelper vi deg videre.
