nivelSWISS
nivelSWISS fra Wyler – en presis, frittstående helningsmåler med analog visning, laget for oppretting av verktøymaskiner.

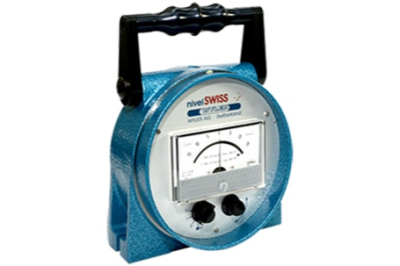

Presis analog helningsmåler
nivelSWISS er en elektronisk helningsmåler med analog visning på et galvanometer – godt egnet til oppretting av verktøymaskiner.
- Svært god nullpunktstabilitet
- Horisontal base 150 mm
- Skrapte måleflater

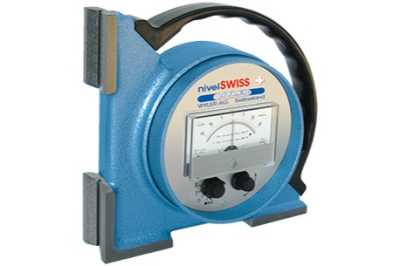

Mål både på flater og aksler
Vinkelmodellen har baser på 200 mm – flate eller prismatiske – for måling også på aksler og runde deler.
- Prismebase for Ø 20–120 mm
- Vinkelbase 200 mm
- Skrapte måleflater
Enkelt og robust i bruk
nivelSWISS er et frittstående instrument: måleverdien leses direkte av på det analoge galvanometeret – uten display eller programvare. Den mekaniske nøkkelegenskapen er svært god nullpunktstabilitet, som gjør instrumentet godt egnet til justering av verktøymaskiner.
Instrumentet har to måleområder: ±0,750 mm/m med følsomhet 0,050 mm/m, og ±0,150 mm/m med følsomhet 0,010 mm/m. Det drives av fire AAA-batterier og har en analog datautgang.
Spesifikasjoner
Tekniske data – nivelSWISS
| Måleområde | I: ±0,750 mm/m (±150″) · II: ±0,150 mm/m (±30″) |
| Følsomhet | I: 0,050 mm/m (10″) · II: 0,010 mm/m (2″) |
| Repeterbarhet | 0,001 mm/m |
| Innstillingstid¹ | under 5 sekunder |
| Feilgrense¹ | ≤ 0,5 × ME: maks. 1 % av måleverdi > 0,5 × ME: maks. 0,01 × (2 × |måleverdi| − 0,5 × ME) |
| Analog datautgang | ca. ±0,27 V · utgangsmotstand 5 kΩ |
| Batteri | 4 × 1,5 V AAA |

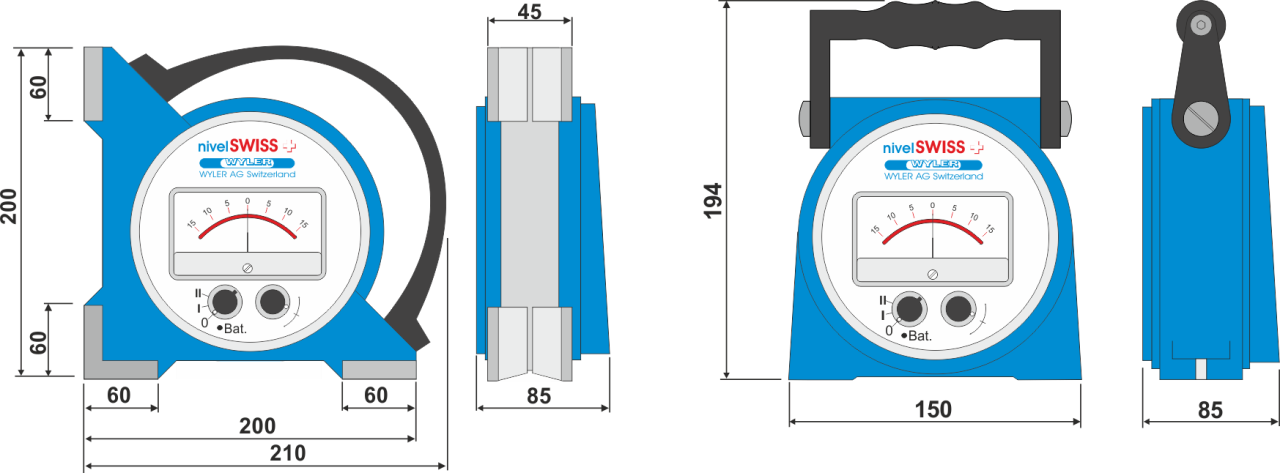

| Målebase | Horisontal modell: flat base med spor, 150 × 45 mm Vinkelmodell: baser 200 × 45 mm, flat eller prismatisk for Ø 20–120 mm |
| Nettovekt (uten koffert) | Horisontal modell: 3,70 kg · vinkelmodell: 4,35 kg |
¹ Etter DIN 2276/2. ME = måleområdets endeverdi.
Tilvalg
- Kalibreringssertifikat (internasjonalt anerkjent) mot tillegg
Datablad og bruksanvisning
Datablad og bruksanvisning for nivelSWISS (engelsk).
Vil du vite mer om nivelSWISS?
Vi hjelper deg å velge riktig modell – horisontal base eller vinkelbase – for dine måleoppgaver.
Ta kontakt, så hjelper vi deg videre.
