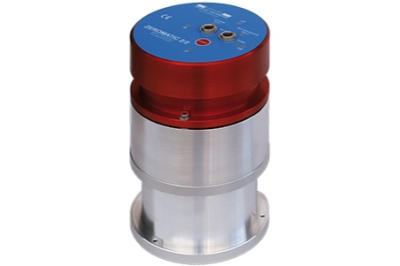

ZEROMATIC
ZEROMATIC fra Wyler – en svært presis helningssensor i to akser med automatisk omslagsmåling, laget for langvarig overvåking av maskiner, bygninger, broer og demninger.
Presis måling over lang tid
ZEROMATIC er en svært presis helningssensor i to akser for langvarig overvåking, med måleområde ±1°.
- Langtidsnøyaktighet 1 buesekund
- Måling i X og Y
- LED viser instrumentets status
Kompenserer selv for drift
Med jevne mellomrom gjør sensoren en automatisk omslagsmåling og kompenserer for eventuell drift i nullpunktet.
- Høy nullpunktstabilitet
- Intervall typisk 3–24 timer
- Presisjonsmekanikk
Bygg, broer og demninger
ZEROMATIC brukes der selv de minste endringer i absolutt helning skal følges over lengre tid – ofte i krevende omgivelser.
- Kritiske maskiner
- Bygninger, broer og demninger
- Nullreferanse for radarer
To akser og automatisk omslag
ZEROMATIC 2/2 har to ZEROTRONIC 3-sensorer med HTR-kalibrering og måler helningsendringer kontinuerlig i både X- og Y-retning. Med faste intervaller gjør sensoren en omslagsmåling og kompenserer for avvik i nullpunktet. Intervallet ligger vanligvis mellom 3 og 24 timer.
ZEROMATIC 2/1 har én sensor og måler kontinuerlig i én akse. Etter hver omslagsmåling gir den ett sett med presise, absolutte verdier i både X og Y.
Sensoren brukes typisk til å overvåke verktøymaskiner og andre objekter som endrer seg mye, for eksempel på grunn av temperatur.

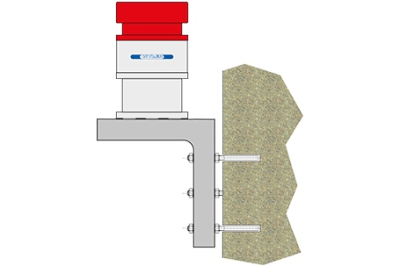

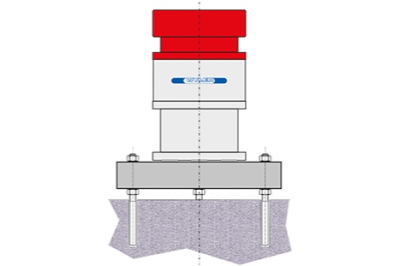

Riktig montert – stabile verdier
For best mulig resultat anbefaler Wyler:
- Temperatur – samme temperatur rundt hele sensoren.
- Mekaniske spenninger – unngå spenninger mellom sensoren og braketten eller forankringen.
- Trepunktsmontering – bruk trepunktsfeste, lik geometri og homogent materiale, og en senter-symmetrisk konstruksjon.
For krevende miljøer finnes beskyttelseskassen wylerSOLID med IP67. Den leveres bare sammen med en ZEROMATIC, fordi sensoren monteres i kassen hos Wyler.

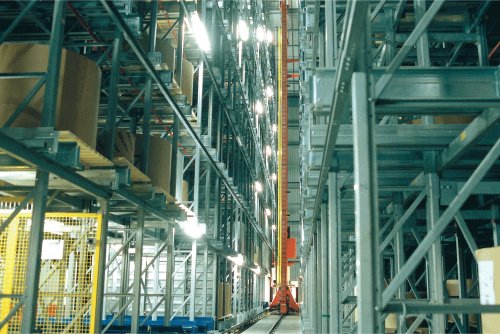

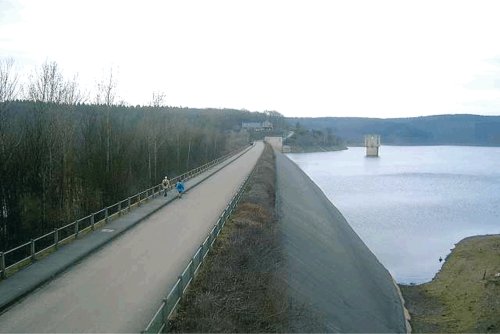

Eksempler fra Wyler
Slik brukes ZEROMATIC hos Wylers kunder. Casene åpnes som PDF hos Wyler (engelsk).
Spesifikasjoner
Tekniske data – ZEROMATIC
| Måleområde | ±1° |
| Visningsområde | ±1,1° eller ±5° |
| Oppløsning¹ | 0,9″ (visningsområde ±1,1°) · 5,0″ (visningsområde ±5°) |
| Nullpunkt etter omslagsmåling | feilgrense ±1″ |
| Linearitet² | feilgrense 0,5 % av måleverdi innen 6 måneder |
| Temperaturfeil per °C | 0,08 % av fullt utslag |
| Omslagsmåling | under 2 minutter · intervall over 2 minutter, valgfritt |
| Strøm | 24 V DC ±10 % · 2,4 W ved måling, 7,2 W topp (500 ms) / 4,8 W RMS ved omslagsmåling |
| Temperatur | drift −10 … +60 °C · lagring −20 … +70 °C |
| Hus | anodisert aluminium · høyde 198 mm, Ø 120 mm · IP 50 |
| Vekt | 4,150 kg (2/2) · 4,030 kg (2/1) |
| Montering | 3 × M4 eller 3 × Ø 4,3 mm |
¹ Ved 0°, 20 °C og 0,1 sekunds sampling. ² Typisk verdi.
Tilvalg
- Beskyttelseskasse wylerSOLID (IP67), montert hos Wyler
- Kalibreringssertifikat (internasjonalt anerkjent) mot tillegg
Datablad og bruksanvisning
Datablad for de to visningsområdene og bruksanvisning for ZEROMATIC 2/1 og 2/2 (engelsk).
Vil du vite mer om ZEROMATIC?
Vi hjelper deg å velge riktig variant og montering – og setter sammen løsningen for overvåking med programvare.
Ta kontakt, så hjelper vi deg videre.
