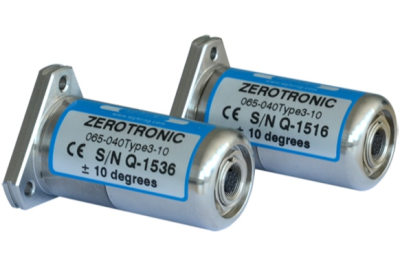

ZEROTRONIC
ZEROTRONIC fra Wyler – svært presise og robuste digitale helningssensorer med måleområder fra ±0,5° til ±60°, for oppretting og langvarig overvåking av objekter og maskiner.
Presis måling, robust sensor
ZEROTRONIC-sensorene er blitt referansen for svært presis helningsmåling i krevende bruksområder.
- Måleområder ±0,5° til ±60°
- Høy oppløsning og presisjon
- Tåler støt og elektromagnetiske felt
Kompenserer for temperatur
Sensorene arbeider digitalt, kompenserer for temperatur og overfører data over lange avstander uten tap.
- Drift fra −40 til +85 °C
- Kalibrert hver for seg
- HTR-kalibrering som tilvalg
Overvåking og dokumentasjon
Sammen med programvaren wylerDYNAM registreres og dokumenteres måleverdiene fortløpende – også over tid.

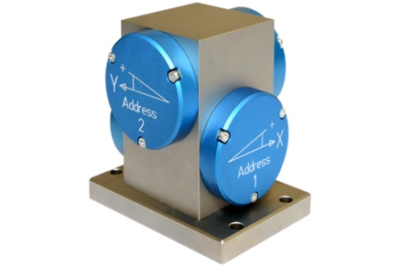

- Synkron måling med flere sensorer
- Langvarig overvåking
- Også i tøffe omgivelser
ZEROTRONIC 3 eller ZEROTRONIC C
Hvilken sensor som brukes, avhenger av måleområdet:

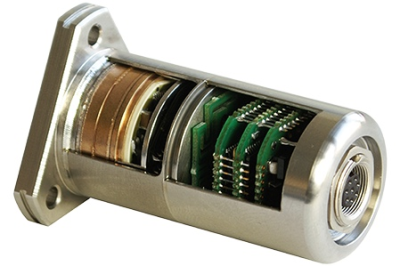

- ZEROTRONIC 3 – måleområde ±0,5° til ±10°. Den større pendelen gir et vesentlig bedre signal-støy-forhold ved små helninger. Velg denne for svært presise målinger av små helninger. Kun ZEROTRONIC 3 kan leveres med analog utgang.
- ZEROTRONIC C – måleområde ±30° til ±60°. Den mindre pendelmassen gir høyere stabilitet når sensoren står permanent på skrå, og passer derfor for større måleområder.
ZEROTRONIC brukes i krevende oppgaver i nesten alle bransjer – blant annet luftfart, skipsbygging, jernbane, romfart, bilindustri, verktøymaskiner, telekom, forsvar og bygg og anlegg.
Kalibrert for hele måleområdet
Hver sensor kalibreres individuelt over hele måleområdet og hele temperaturområdet den skal brukes i. Kalibreringsverdiene lagres som referansepunkter i sensoren.
- Standard temperaturkalibrering – for laboratorium og verksted, med temperaturer rundt 20 °C og langsomme temperaturendringer.
- HTR-kalibrering (High Temperature Range) – for sensorer som brukes utendørs. Sensoren kalibreres ved flere temperaturer og får en temperaturkoeffisient på omtrent 1/5 av standardkalibreringen.
Også med HTR-kalibrering må sensoren beskyttes mot direkte sollys, og temperaturendringer bør påvirke sensoren likt fra alle sider.

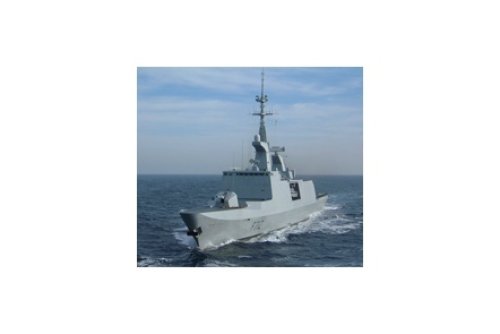

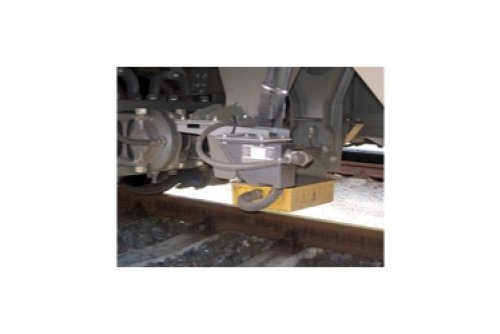

Eksempler fra Wyler
Slik brukes ZEROTRONIC-sensorer hos Wylers kunder. Casene åpnes som PDF hos Wyler (engelsk).
Spesifikasjoner
Tekniske data – ZEROTRONIC
| Måleområder | ZEROTRONIC 3: ±0,5° til ±10° ZEROTRONIC C: ±30°, ±45° og ±60° |
| Oppløsning¹ | f.eks. 0,108″ (ZEROTRONIC 3 ±0,5°) · 3,2″ (ZEROTRONIC C ±30°) |
| Digital utgang | RS485, asynkron, 7 databit, 2 stoppbit, ingen paritet, 57 600 bps · maks. 10 verdier per sekund |
| Analog utgang | tilvalg – kun ZEROTRONIC 3 |
| Strøm | 5 V ±10 % · forbruk ca. 70 mW (ZEROTRONIC 3) / ca. 100 mW (ZEROTRONIC C) |
| Drifts- og lagringstemperatur | −40 … +85 °C |
| Vekt | 118 g (ZEROTRONIC 3) · 100 g (ZEROTRONIC C) |
| Støtmotstand | 40 g (11 ms) / 2000 g (1 ms), IEC 60068-2-27 |
| Kapslingsgrad | IP67 (med beskyttelseshette eller tilkoblet kabel) |
| Kan kobles til | MultiTC, MiniTC, BlueTC og BlueMETER SIGMA |
| Programvare | wylerEXPLORER, wylerSPEC, wylerINSERT, wylerDYNAM og wylerCHART |
¹ Ved 20 °C, 8 sekunders sampling og glidende gjennomsnitt over 10 verdier. Oppløsningen varierer med måleområdet – se databladet for hver sensor.
Tilvalg
- HTR-kalibrering for utendørs bruk
- Analog utgang (kun ZEROTRONIC 3)
- Kalibreringssertifikat (internasjonalt anerkjent) mot tillegg
Bruksanvisning og hurtigveiledning
Bruksanvisning og hurtigveiledning for ZEROTRONIC 3 og C (engelsk).
Vil du vite mer om ZEROTRONIC?
Vi hjelper deg å velge riktig sensor, måleområde og kalibrering – og setter sammen løsningen med grensesnitt og programvare.
Ta kontakt, så hjelper vi deg videre.
