Renishaw Equator X
Den nye Equator-X™ 500 fra Renishaw setter en ny standard i måleteknologi. Nå kan Equator ikke bare brukes til sammenligningsmåling, men også som en fullverdig målemaskin direkte ute i produksjonsmiljøet.
Med kombinasjonen av absolutte og sammenlignende målemetoder i én kompakt enhet, får du fleksibilitet og ytelse som tidligere krevde to separate systemer – rett der jobben gjøres.

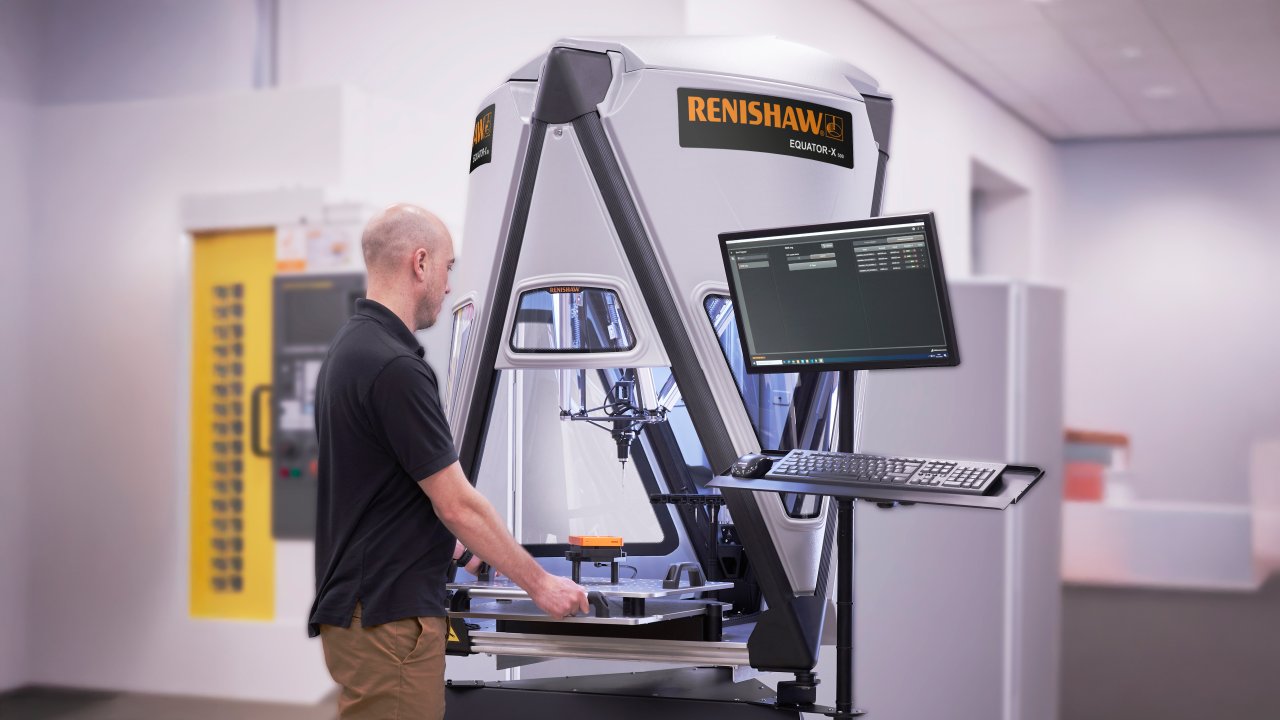

Fullverdig målemaskin i maskinhallen
I absoluttmodus fungerer Equator-X som en høyhastighets produksjons-CMM med full sporbarhet i henhold til ISO 10360-2. Den leverer presise målinger i opptil 250 mm/s – helt uten behov for referansedeler. For produsenter med mange varianter, lave til middels volum og hyppige inspeksjoner, betyr det store besparelser og kortere tid fra maskin til marked.
Bytter man til sammenligningsmodus, går det enda raskere. Med opptil 500 mm/s og repeterbarhet på ± 2 μm over et bredt temperaturområde, er dette gullstandarden for høyvolumproduksjon. Selv ved temperatursvingninger er det bare å remåle referansedelen – så er systemet nullstilt og klart igjen.
Teknologi i detaljene

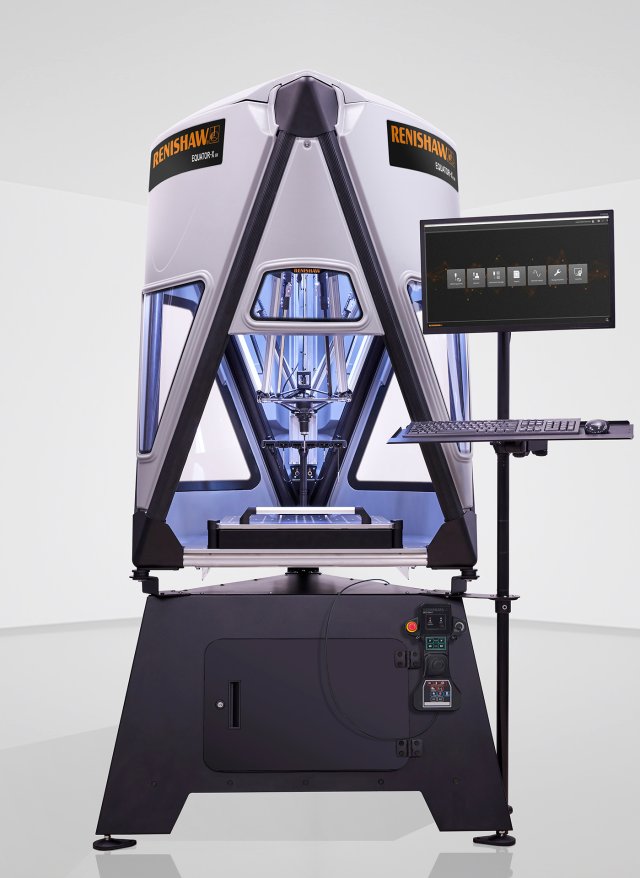

Maskinen er bygget rundt en dynamisk stiv hexapod-struktur som eliminerer hastighetsrelaterte målefeil. Seks lineærmotorer driver proben med presisjon, mens målerammen i karbonfiber gir både lav vekt og høy stivhet. Hver av de seks målestengene er utstyrt med RESOLUTE™ optiske absolutt-enkodere – klar til nøyaktig posisjonering fra første sekund.
SP25M-proben med SM25-2 skannemodul håndterer alt fra form til posisjon, med arbeidslengder som dekker både rette og bøyde styluser. Et EQR-6-byterack gjør det mulig å bytte stylus automatisk og repeterbart, mens WPS-2 temperatursensor sørger for termisk kompensasjon.
Tre nøkkelfordeler:
Equator-X med dobbel målefunksjonalitet gir flere åpenbare fordeler. De tre viktigste er kanskje
- Gjennomstrømning: Raskere målinger frigjør kapasitet og holder inspeksjon i takt med produksjonen.
- Sikkerhet: Full sporbarhet og sanntidsvalidering av prosessen gir trygghet selv utenfor målelaben.
- Fleksibilitet: To metoder i én maskin gir optimal ytelse for alt fra små serier til storproduksjon.
Brukervennlighet på gulvet
Equator-X leveres med MODUS™ IM-plattformen – et intuitivt operatørgrensesnitt og avansert programmering i samme pakke. Den manuelle MTS-dellasteren gjør oppspenning og lasting enklere, også utenfor maskinen, og den kompakte basen har passiv vibrasjonsdemping, IPX2-beskyttelse og kjøling for både PC og kontroller.
En ny presisjonsæra
Med Equator-X™ 500 redefinerer Renishaw hva som er mulig på produksjonsgulvet. Høy presisjon, ekstrem hastighet og fleksibilitet i ett og samme system – samt mulighet for å plassere maskinen der den trengs mest. For bedrifter som vil ligge et steg foran, er dette ikke bare en målemaskin. Det er en konkurransefordel.
