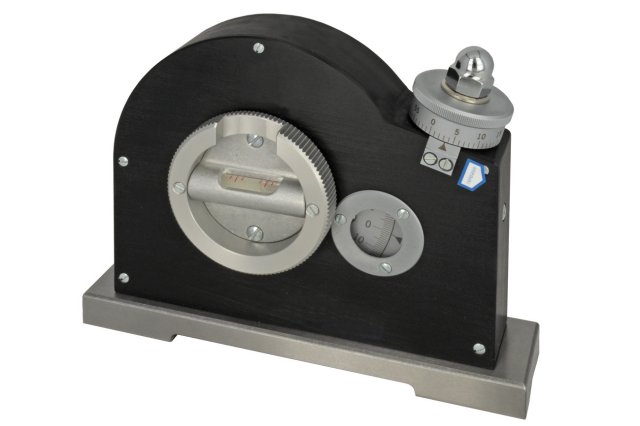

Klinometer 80
Presist klinometer fra Wyler for måling av vinkelavvik i alle helninger – på plane flater og aksler, med måleområde ±180 grader.
Wyler klinometer
Mål vinkler i alle helninger
Klinometer 80 egner seg særlig for presis måling av vinkelavvik i alle helninger på plane flater og aksler. Måleområdet er ±180 grader.
Avlesningen er 1 vinkelminutt. En erfaren bruker kan anslå ned mot ca. 0,5 vinkelminutt.
Egenskaper
Rask grovinnstilling, presis finjustering
- Hovedskala og mikrometer – hovedskala 2 × 180 grader med 1 grad per delstrek, mikrometertrommel med 1 vinkelminutt per delstrek
- Følsom libelle – hovedlibellen har 0,30 mm/m, tilsvarende 1 vinkelminutt. Feilgrense 1 vinkelminutt.
- Enkel grovinnstilling – trykk mikrometertrommelen inn med tommelen og drei libellen for hånd. Koble inn drevet igjen og finjuster med trommelen.
- Målebase i herdet stål – finslipt, prismatisk, 150 mm lang, for aksler Ø 17–80 mm, etter DIN 877 og DIN 2276/1
Leveres i oppbevaringskasse av tre. Målebase med magnetinnsatser kan leveres som tilvalg.
Spesifikasjoner
Tekniske data – klinometer 80
| Lengde × bredde × høyde | 150 × 35 × 116 mm |
| Vekt | 1,60 kg (2,10 kg brutto) |
| Prisme for aksel-Ø | 17–80 mm |
| Måleområde | ±180 grader |
| Hovedskala | 2 × 180 grader · 1 delstrek = 1 grad |
| Mikrometertrommel | 1 delstrek = 1 vinkelminutt |
| Hovedlibelle | 0,30 mm/m (tilsvarer 1 vinkelminutt) |
| Feilgrense | 1 vinkelminutt |
| Omslagsstabilitet | ±2 grader (Wyler-standard) |
| Målebase | herdet stål, finslipt, prismatisk, 150 mm · med magnetinnsatser som tilvalg |
Dokumentasjon
Datablad, manual og katalog
Datablad, brukermanual og katalogkapittel for klinometer 80.
