Linjaler og vinkler i granitt
Kontrolllinjaler og måle- og anleggsvinkler i granitt fra Wyler – for kontroll av rettlinjethet, parallellitet og vinkelretthet.
Presist kontrollutstyr i granitt
I tillegg til måleinstrumenter produserer Wyler kontroll- og inspeksjonsutstyr – blant annet linjaler og måle- og anleggsvinkler i granitt.
Alle produktene kan leveres med internasjonalt anerkjent kalibreringssertifikat mot tillegg.

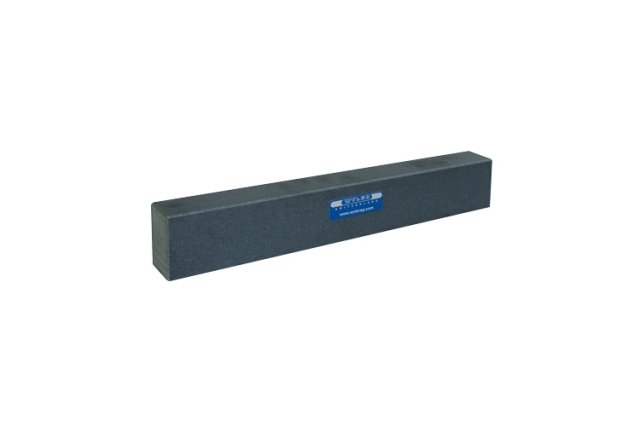

Linjaler i granitt
Seks lengder fra 200 til 1500 mm.
Leveres etter DIN 874-3/000 eller Wylers strengere WYLER/000 – med parallellitet ned mot 1,5 µm.

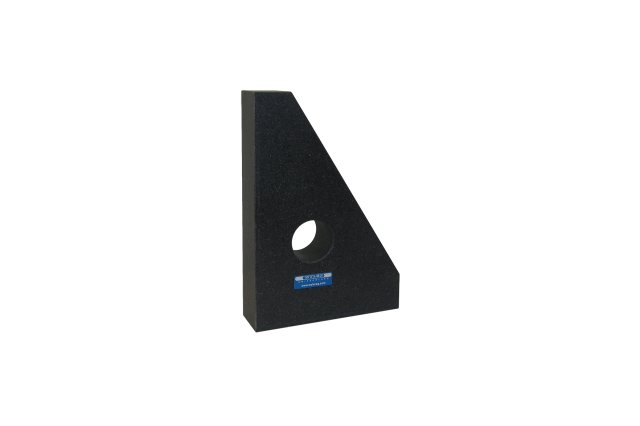

Måle- og anleggsvinkler i granitt
Fire størrelser fra 200 × 300 til 400 × 600 mm.
Leveres etter DIN 875-2/000 eller Wylers strengere WYLER/000 – med vinkelretthet ned mot 1,6 µm.
Spesifikasjoner
Tekniske data – linjaler i granitt
| Lengde (mm) | Bredde (mm) | Høyde (mm) | Vekt (kg) | Toleranse parallellitet (µm) DIN 874-3/000 · WYLER/000 |
|---|---|---|---|---|
| 200 | 30 | 40 | 0,7 | 2,6 · 1,5 |
| 500 | 45 | 90 | 6 | 5 · 2,5 |
| 750 | 50 | 140 | 16 | 7 · 3,5 |
| 1000 | 56 | 160 | 26 | 9 · 4,5 |
| 1250 | 60 | 190 | 42 | 11 · 5,5 |
| 1500 | 70 | 220 | 69 | 13 · 6,5 |
Hver størrelse leveres i to kvaliteter: etter DIN 874-3/000 eller etter Wylers strengere WYLER/000.
Tekniske data – måle- og anleggsvinkler i granitt
| Lengde (mm) | Bredde (mm) | Høyde (mm) | Vekt (kg) | Toleranse vinkelretthet (µm) DIN 875-2/000 · WYLER/000 |
|---|---|---|---|---|
| 200 | 50 | 300 | 6,5 | 2,5 · 1,6 |
| 250 | 50 | 400 | 10 | 3 · 1,8 |
| 300 | 60 | 500 | 17 | 3,5 · 2 |
| 400 | 70 | 600 | 30 | 4 · 2,2 |
Hver størrelse leveres i to kvaliteter: etter DIN 875-2/000 eller etter Wylers strengere WYLER/000.
Katalogkapittel
Katalogkapittel for linjaler og vinkler i granitt med spesifikasjoner.
