Dåselibelle 72, 73 og 74
Dåselibeller fra Wyler for oppstilling og nivellering av maskiner og apparater – i mange størrelser.
Rask nivellering i alle retninger
Dåselibellene 72, 73 og 74 egner seg for oppstilling og nivellering av maskiner og apparater.
De finnes i flere utførelser og størrelser, fra Ø 16 til Ø 60 mm.

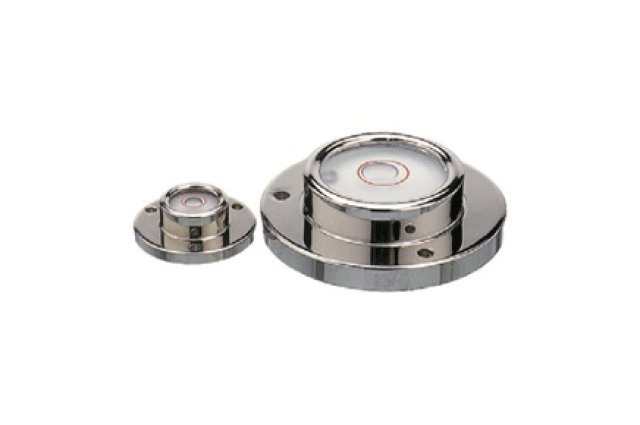

Dåselibelle 72
Diameter fra 20 til 60 mm.
Følsomhet fra 8–12 til 20–30 vinkelminutter, avhengig av størrelse.

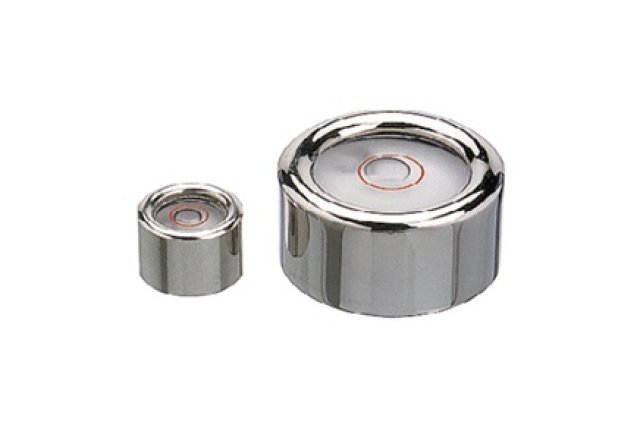

Dåselibelle 73
Diameter fra 16 til 30 mm.
Følsomhet 10–20 vinkelminutter i alle størrelser.

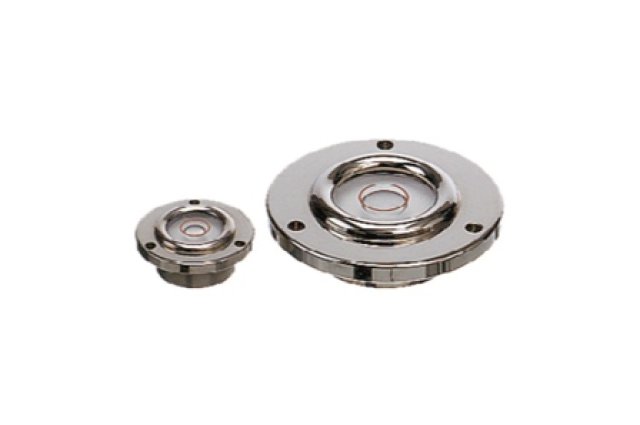

Dåselibelle 74
Diameter 20 mm og høyde 9 mm.
Følsomhet 20–30 vinkelminutter.
Spesifikasjoner
Tekniske data – dåselibelle 72
| Diameter A (mm) | Høyde C (mm) | Ø B (mm) | D (mm) | Ø F (mm) | Ø G (mm) | Ø H (mm) | Vekt brutto (kg) | Følsomhet (vinkelminutter) |
|---|---|---|---|---|---|---|---|---|
| 20 | 9 | 13,5 | 3 | 9,5 | 1,8 | 17 | 0,01 | 20–30 |
| 25 | 10 | 17 | 2,5 | 11,5 | 2,7 | 21,3 | 0,01 | 20–30 |
| 30 | 10 | 17 | 3,5 | 11,5 | 2,8 | 24 | 0,02 | 20–30 |
| 40 | 12 | 25 | 4 | 17 | 2,8 | 34 | 0,04 | 12–18 |
| 50 | 15 | 34 | 5,5 | 25 | 3,5 | 43 | 0,08 | 12–18 |
| 60 | 17 | 39 | 7 | 30 | 3,5 | 50 | 0,15 | 8–12 |
Mål B, D, F, G og H: se målskisse i katalogkapittelet.
Tekniske data – dåselibelle 73
| Diameter A (mm) | Høyde C (mm) | Vekt brutto (kg) | Følsomhet (vinkelminutter) |
|---|---|---|---|
| 16 | 10 | 0,01 | 10–20 |
| 18 | 10 | 0,01 | 10–20 |
| 20 | 10,5 | 0,01 | 10–20 |
| 30 | 14,5 | 0,02 | 10–20 |
Tekniske data – dåselibelle 74
| Diameter A (mm) | Høyde C (mm) | Ø B (mm) | D (mm) | Ø F (mm) | Ø G (mm) | Ø H (mm) | Vekt brutto (kg) | Følsomhet (vinkelminutter) |
|---|---|---|---|---|---|---|---|---|
| 20 | 9 | 13,5 | 3,8 | 9,5 | 1,8 | 17 | 0,01 | 20–30 |
Mål B, D, F, G og H: se målskisse i katalogkapittelet.
Katalogkapittel
Katalogkapittel for dåselibelle 72, 73 og 74 med spesifikasjoner og målskisser.
Vil du vite mer om dåselibellene?
Vi hjelper deg å velge riktig utførelse og størrelse for din løsning.
Ta kontakt, så hjelper vi deg videre.
