Krysslibelle 76 og 78
Krysslibeller fra Wyler viser helningen i to akser samtidig – for rask og enkel nivellering av maskiner og utstyr.
Helning i X og Y på én gang
Krysslibellene 76 og 78 er laget for samtidig måling eller nivellering av flater på maskiner, apparater og lignende.
To libeller vinkelrett på hverandre viser helningen i både X- og Y-aksen samtidig. Det gjør nivelleringen rask og enkel. Begge kan skrus fast på måleobjektet.

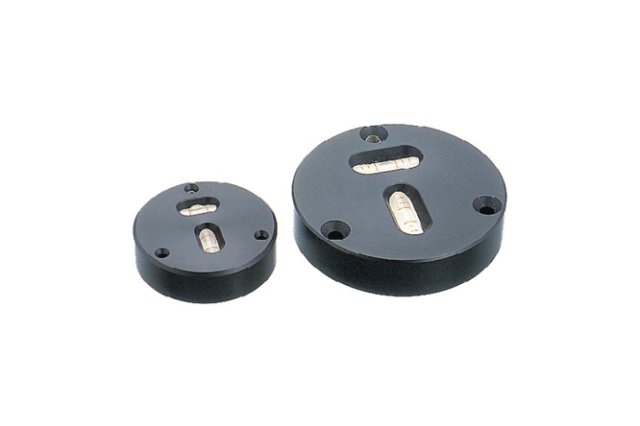

Krysslibelle 76
Rundt hus i aluminiumslegering, svartanodisert. Diameter 40, 60 eller 80 mm.
Skaladelingsverdi fra 0,3 mm/m til 2–5 mm/m. Leveres i oppbevaringskasse.

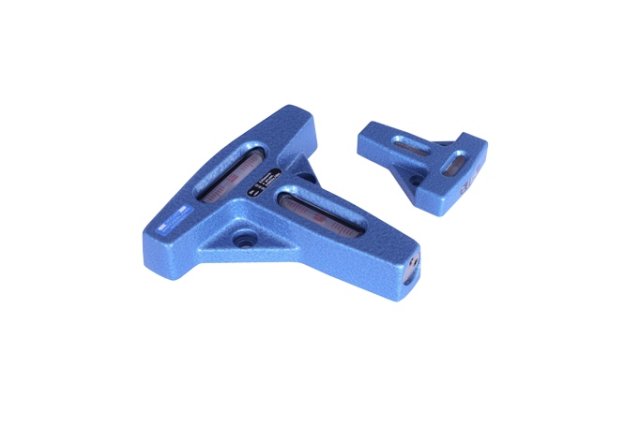

Krysslibelle 78
T-formet hus med håndskrapet målebase. Lengde 78 eller 148 mm.
Skaladelingsverdi fra 0,02 til 0,3 mm/m. Begge størrelsene leveres i oppbevaringskasse.
Spesifikasjoner
Tekniske data – krysslibelle 76
| Diameter A (mm) | Høyde B (mm) | Ø G (mm) | Ø H (mm) | Skruer | Vekt brutto (kg) | Skaladelingsverdi (mm/m) |
|---|---|---|---|---|---|---|
| 40 | 11 | 2,2 | 32 | M2 | 0,035 | 2–5 |
| 60 | 13 | 4,2 | 50 | M4 | 0,085 | 0,3 · 1,0 |
| 80 | 18 | 4,2 | 66 | M4 | 0,220 | 0,3 · 1,0 |
Måleområde: ±0,6 … ±2 mm/m. Mål A, B, G og H: se målskisse i katalogkapittelet.
Tekniske data – krysslibelle 78
| Lengde C (mm) | Bredde D (mm) | Høyde (mm) | A (mm) | B (mm) | Ø G (mm) | Ø H (mm) | Vekt netto (brutto), kg | Skaladelingsverdi (mm/m) |
|---|---|---|---|---|---|---|---|---|
| 78 | 65 | 17 | 28 | 35 | 5,5 | 10/4 | 0,25 | 0,1 · 0,3 |
| 148 | 147 | 30 | 50 | 60 | 9 | 15/7 | 1,60 (2,00) | 0,02 |
Måleområde: ±0,06 … ±0,90 mm/m. Mål A, B, C, D, G og H: se målskisse i katalogkapittelet.
Katalogkapitler
Katalogkapitler med spesifikasjoner og målskisser for krysslibelle 76 og 78.
