Påskruvbart vaterpass 66
Kompakt presisjonsvaterpass fra Wyler for fast montering – med to gjennomgående hull for å skrus fast på maskiner og utstyr.
Wyler presisjonsvaterpass
Skrus fast på måleobjektet

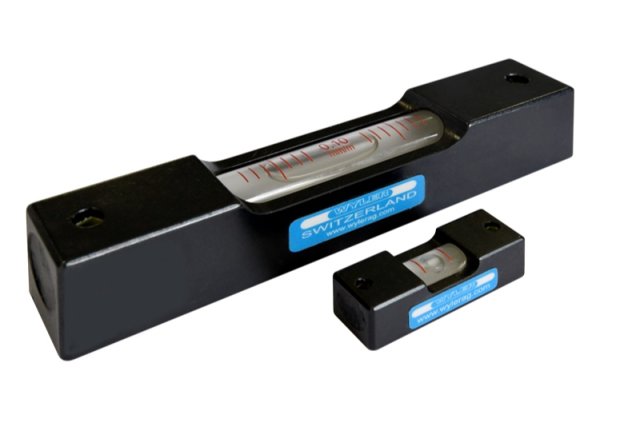

Påskruvbart vaterpass 66 er laget for målinger på plane flater på maskiner og apparater – og for fast montering på måleobjektet.
Libellen er tett innstøpt i et stabilt, kubisk stålhus, brunert på utsiden. To gjennomgående hull gjør det enkelt å skru vaterpasset fast.
Egenskaper
Kompakt og robust
- Kubisk stålhus – libellen er tett innstøpt, huset er brunert på utsiden
- For fast montering – to gjennomgående hull for skruer M2, M3 eller M4
- Mange størrelser – lengder fra 30 til 150 mm og ulike følsomheter
- Etter standard – DIN 877 og DIN 2276/1
Leveres uten kasse.
Spesifikasjoner
Tekniske data – påskruvbart vaterpass 66
| Lengde (mm) | Bredde × høyde (mm) | Vekt brutto (kg) | Hullavstand (mm) | Skruer | Skaladelingsverdi (mm/m) |
|---|---|---|---|---|---|
| 30 | 10 × 10 | 0,015 | 25 | M2 | 2–5 |
| 40 | 10 × 11 | 0,025 | 35 | M2 | 2–5 |
| 50 | 10 × 12 | 0,03 | 40 | M2 | 1,0 |
| 60 | 12 × 14 | 0,05 | 50 | M3 | 0,30 · 1,0 · 2–5 |
| 80 | 15 × 18 | 0,10 | 70 | M4 | 0,10 · 0,30 · 1,0 |
| 100 | 18 × 22 | 0,20 | 86 | M4 | 0,10 · 0,30 · 1,0 |
| 120 | 18 × 22 | 0,25 | 105 | M4 | 0,10 · 0,30 |
| 150 | 18 × 22 | 0,30 | 135 | M4 | 0,10 · 0,30 · 1,0 |
Måleområde: ±0,3 … ±15 mm/m, avhengig av skaladelingsverdi.
Dokumentasjon
Katalogkapittel
Katalogkapittel for påskruvbart vaterpass 66 med spesifikasjoner.
