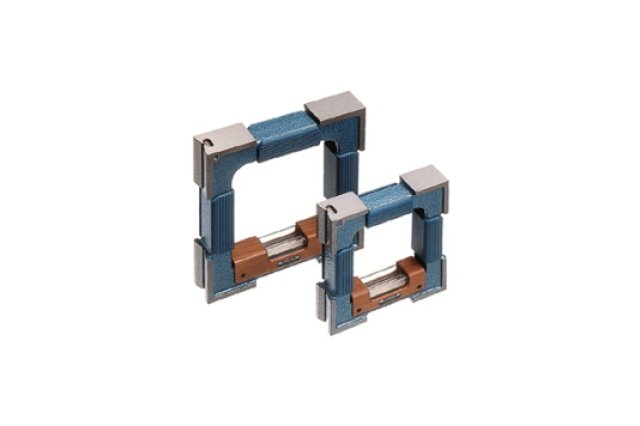

Rammevaterpass 58 Spirit
Presisjonsrammevaterpass fra Wyler med fire målebaser – for målinger på vertikale og horisontale flater og aksler.
Fire målebaser i én ramme
Rammevaterpass 58 Spirit brukes til målinger på vertikale og horisontale flater og aksler.
Rammen har to prismatiske målebaser – nederst og til venstre – og to plane målebaser øverst og til høyre. Prismene passer for aksler fra Ø 17 til Ø 108 mm, avhengig av størrelse.
Laget for presise målinger
- Fire målebaser – to prismatiske (nederst horisontal, venstre vertikal) og to plane (øverst horisontal, høyre vertikal)
- Enkel justering – nullpunkt og omslagsfeil (vridning) på hovedlibellen justeres med et gjennomtenkt system
- God avlesning – libellen ses godt både ovenfra og fra siden
- Tverrlibelle – 2–5 mm/m gjør det enklere å måle på horisontale aksler og vertikalt
- Håndtak på tre sider – spesialhåndtak i plast hindrer at kroppsvarme påvirker målingen
- Skrapet målebase – kontaktflatene er håndskrapet for følsomhet 0,05 mm/m og bedre, etter DIN 877 og DIN 2276/1
Leveres i oppbevaringskasse. Flere tilvalg er mulige – ta kontakt.
Spesifikasjoner
Tekniske data – rammevaterpass 58 Spirit
| Lengde (mm) | Bredde (mm) | Høyde (mm) | Vekt netto (brutto), kg | Prisme for aksel-Ø (mm) |
|---|---|---|---|---|
| 100 | 32 | 100 | 0,70 (0,90) | 17–84 |
| 150 | 35 | 150 | 1,50 (1,90) | 17–94 |
| 200 | 40 | 200 | 2,90 (3,50) | 19–108 |
Skaladelingsverdi: 0,02 · 0,05 · 0,10 · 0,30 mm/m for alle størrelser. Måleområde: ±0,06 … ±0,90 mm/m.
Tverrlibelle: 2–5 mm/m. Omslagsstabilitet: ±2 grader (Wyler-standard).
Katalogkapittel
Katalogkapittel for rammevaterpass 58 Spirit med spesifikasjoner.
Vil du vite mer om rammevaterpass 58 Spirit?
Vi hjelper deg å velge riktig størrelse og følsomhet for dine målinger.
Ta kontakt, så hjelper vi deg videre.
