Slangevater 77
Presisjons-slangevater fra Wyler for måling av høydeforskjeller mellom to eller flere punkter som ligger langt fra hverandre.
Mål høydeforskjeller over avstand
Slangevater 77 bygger på prinsippet om kommuniserende kar. Det egner seg særlig for å måle høydeforskjellen mellom to eller flere punkter som ligger langt fra hverandre og ikke har direkte forbindelse.
En erfaren bruker kan stille inn to eller flere punkter i samme høyde – eller finne avviket – innenfor ca. 0,05 mm.
Vannet «hopper» mot nålen
Spissen på dybdemikrometerets nål føres ned mot vannflaten. På grunn av overflatespenningen «hopper» vannet opp mot nålen i det øyeblikket spissen berører flaten. Spaltevinduene på siden gjør det enkelt å se akkurat når dette skjer.

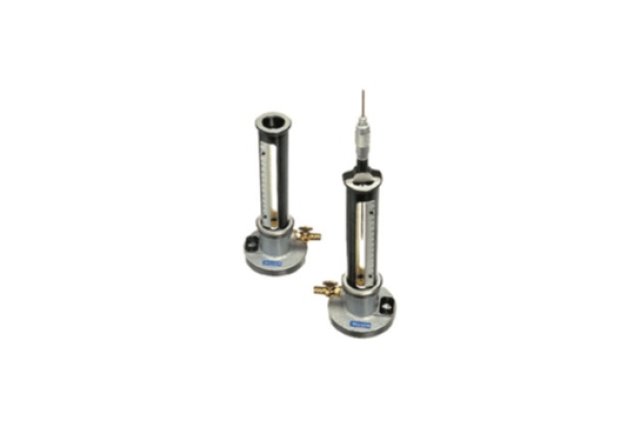

- To målesøyler – hver 250 mm høy, med prismatisk målebase
- Like høye overflater – søyler levert som par har finslipte toppflater i samme høyde innenfor 0,02 mm
- Dybdemikrometer – hviler på toppflatene, 1 delstrek = 0,01 mm (tilbehør)
- Forbindelsesslange – lengden velger du selv
Leveres i oppbevaringskasse.
Spesifikasjoner
Tekniske data – slangevater 77
| Målesøyler | 2 stk., hver 250 mm høy · Ø 100 mm fot |
| Høyde med dybdemikrometer | 350 mm |
| Vekt | 5,00 kg (7,00 kg brutto) |
| Skala på søylen | 1 mm |
| Skala på dybdemikrometer | 1 delstrek = 0,01 mm |
| Like høye overflater | innenfor 0,02 mm (søyler levert som par) |
| Nøyaktighet ved erfaren bruk | ca. 0,05 mm |
| Målebase | prismatisk |
Tilbehør
| Tilbehør | Vekt (kg) | Skaladelingsverdi |
|---|---|---|
| Dybdemikrometer | 0,15 | 0,01 mm |
| Plastslange, per meter | 0,10 | – |
Manual og katalog
Brukermanual og katalogkapittel for slangevater 77.
