LED-CROSS

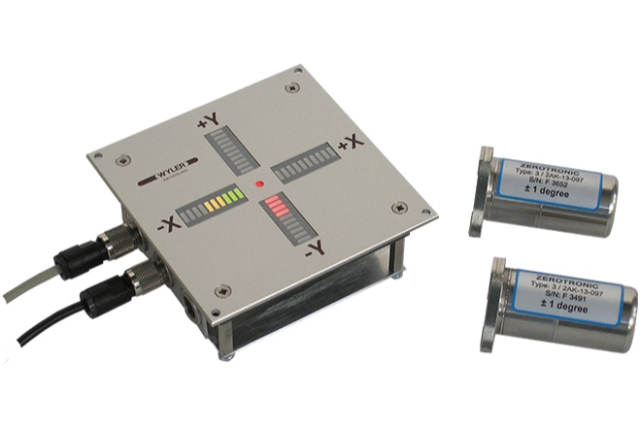

LED-CROSS fra Wyler – et todimensjonalt LED-display som sammen med to ZEROTRONIC-sensorer viser helningen til et objekt eller en plattform i X og Y.
Vis posisjonen i to akser
Med én ZEROTRONIC-sensor i X-retning og én i Y-retning viser LED-CROSS posisjonen til objektet i rommet. Det gjør det mye enklere å rette det presist opp horisontalt.
Den logaritmiske visningen gir svært presis avlesning rundt null, og alarmgrenser kan programmeres.
Overvåking og oppretting
LED-CROSS gir en visuell fremstilling av helningen til for eksempel en plattform. Typiske bruksområder er:
- Overvåking av kran med last som er følsom for helning
- Visuelt hjelpemiddel ved oppretting av objekter eller hydraulisk nivellering av en plattform
- Overvåking av arbeidsplattformer – programmerbare alarmgrenser hindrer at plattformen tipper
To sensorer via én inngang
De to sensorene kobles alltid til LED-CROSS via én sensorinngang – gjennom BlueMETER SIGMA, LEVELMETER 2000, presisjons-2D-blokken med én kontakt eller en splitter-boks.
Alarmgrenser og utganger stilles inn med programvaren Configurator LED-CROSS, som følger med enheten.
Eksempel fra Wyler
Slik brukes LED-CROSS hos Wylers kunder. Casen åpnes som PDF hos Wyler (engelsk).
Spesifikasjoner
Tekniske data – LED-CROSS
| Sensorer | to ZEROTRONIC-sensorer, typisk ±10° – via én sensorinngang |
| Visning | 20 røde LED per akse · logaritmisk oppløsning for presis avlesning rundt null |
| Alarmer | maks. 4 alarmer per akse · 7 programmerbare alarmutganger (open collector) |
| Digitale ut- og innganger | OUT_1 … OUT_7 og IN_1 … IN_4 · maks. 30 V · utgang maks. 140 mA samlet · inngang min. 5 V logisk høy |
| Kommunikasjon med sensorer | RS485, 7 databit, 2 stoppbit, ingen paritet, 9600 bps |
| Oppdatering av display | 2–3 Hz |
| Strøm | ekstern 24 V DC, 0,8 W |
| Hus | anodisert aluminium · 96 × 96 × 40 mm · for panelmontering |
| Montering | hull Ø 3 mm, senteravstand 89 × 89 mm |
| Driftstemperatur | −20 … +85 °C |
| Vekt | 171 g |
Tilvalg
- Kasse for LED-CROSS – på forespørsel
Datablad og hurtigveiledning
Datablad og hurtigveiledning for LED-CROSS (engelsk).
